汽車座椅調節測試系統對汽車座椅調節電機安全指標和性能指標進行測試，用于座椅調節電機出廠前測試，根據不同電機規格定制測試方案。

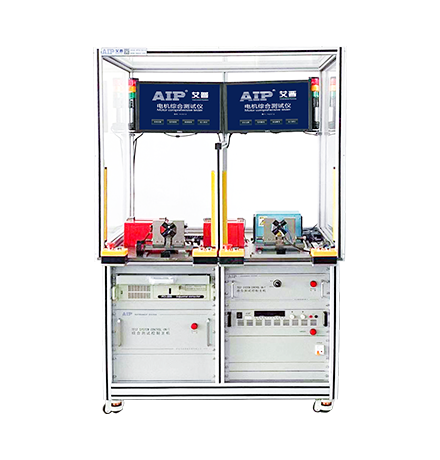

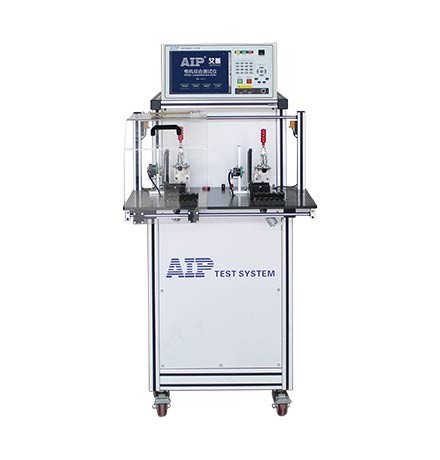

汽車座椅調節電機測試系統
一、功能特點
1、負載測試：對座椅調節電機進行正反轉加載測試，更準確反應電機工作能力，提高電機檢出率
2、反電動勢測試：對無刷電機進行反電動勢、霍爾特性、相位差等測試，波形顯示，上下限數據判斷，更有效檢測無刷電機整體性能是否合格
3、快速夾裝：采用簡單高效的裝夾方案，支持與電機生產線結合，提高汽車電機出廠測試效率；
4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。

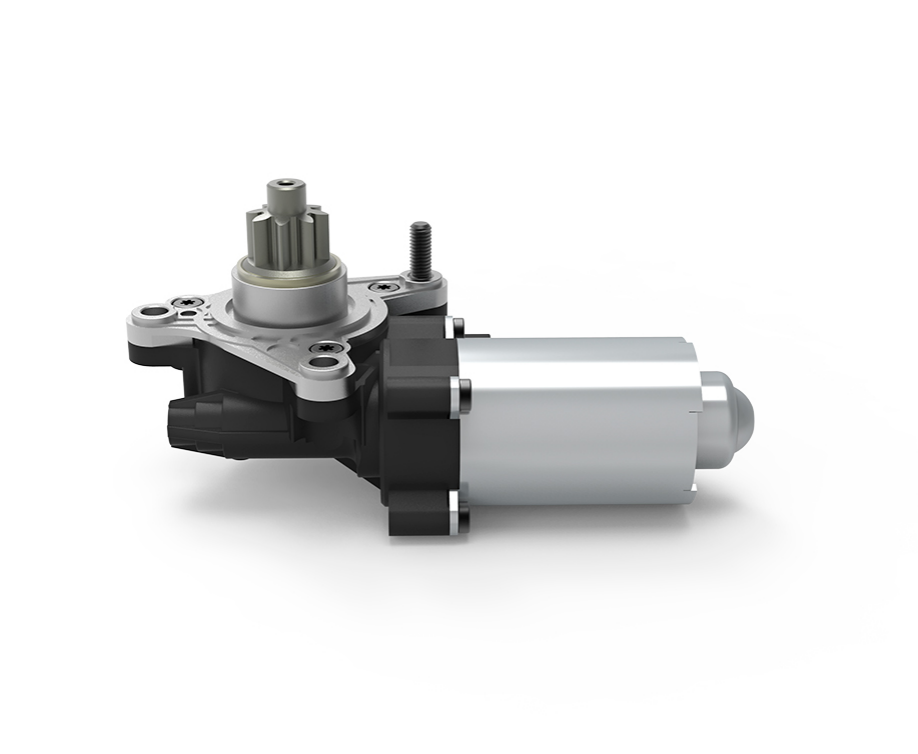

二、汽車座椅調節電機種類
一個汽車座椅根據不同功能包含多種類型，包括水平電機、調角電機、前抬高電機、后抬高電機、頭枕電機、腰脫電機等，目的都是方便座椅各方向調節，獲得更好的舒適度。

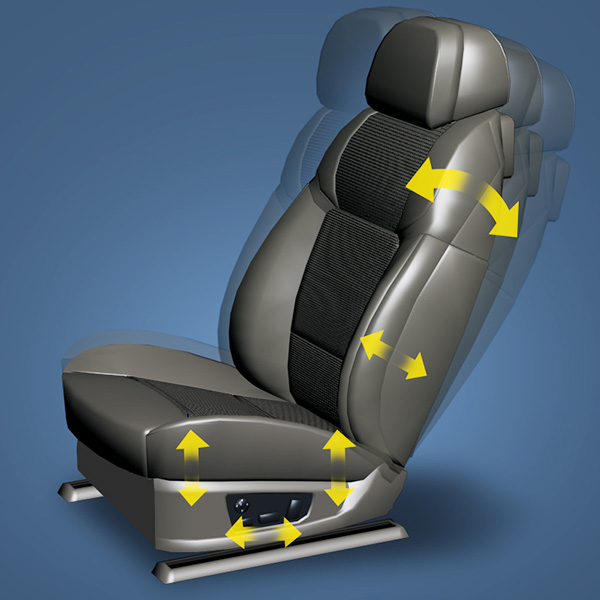

三、汽車座椅調節工作原理
座椅自動調節主要是依靠螺桿在底部進行各種角度的移動完成，所以相對手動來說自動調節更便捷、快速、省力。汽車座椅高低調節指的是上下調節，俗稱坐盆高低調節。汽車座椅前后調節指的是，座椅下面的滑軌前后調節。一般是使用12V微電機控制的。電動座椅可以提供多種服務，包括座椅滑行、角度傾斜調整，還可以有前垂直、后垂直調整，不光能夠調節座椅，還能對頭枕和腰墊位置進行調整。各個配件之間互相輔助，各司其職，更智能、更人性化服務，無論哪種結構，電機作為主要機構的動力部分，其重要性不言而喻，所以其測試也尤為重要。
四、電動座椅結構
電動座椅大多數由雙向電動機、傳動裝置和調節電路等組成。雙向電動機造成動力，傳動裝置可以將動力傳至座椅，通過調節開關實現座椅不同位置的調節。
開關接通后，電機通過齒輪主動軸是軟軸轉動，再驅動座椅調節器運動，當調節器到達終點時，軟軸停止轉動，如此時電機仍在轉動，其動力被橡膠聯軸器吸收，防止座椅被卡住時電機過載損壞。
當控制開關斷電后，回位彈簧能使電磁閥柱塞和抓形接頭分離，使其回到原來位置，為了防止電機過載，多數永磁電機內裝熔絲。
電動座椅的傳動裝置包括變速器、聯軸器和電磁閥。座椅調節器是由螺旋千斤頂和齒輪傳動機構組成，電機和變速器之間有聯軸器，傳動機構和座椅調節器之間用軟軸聯接。
五、座椅記憶功能工作原理
記憶存儲式座椅控制系統的主要硬件元件主要包括電機、傳感器和ECU，控制系統儀ECU為核心聯接各個部件，控制座椅位置的調整，駕駛員可以調節座椅的前端和垂直升降、水平滑動以及座椅角度4個位置，初始時，駕駛員通過按鍵操作，輸入控制信號，信號通過ECU輸出電機驅動信號，驅動電機，調整座椅，已獲得座椅的舒適位置。
